Zweck:
Dieses Gerät wird zum Durchführen von Drucktests auf Steckern verwendet.
Betriebsmethode:

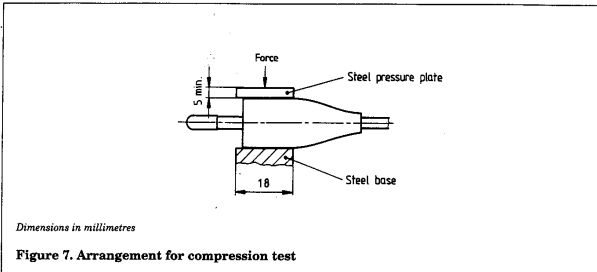

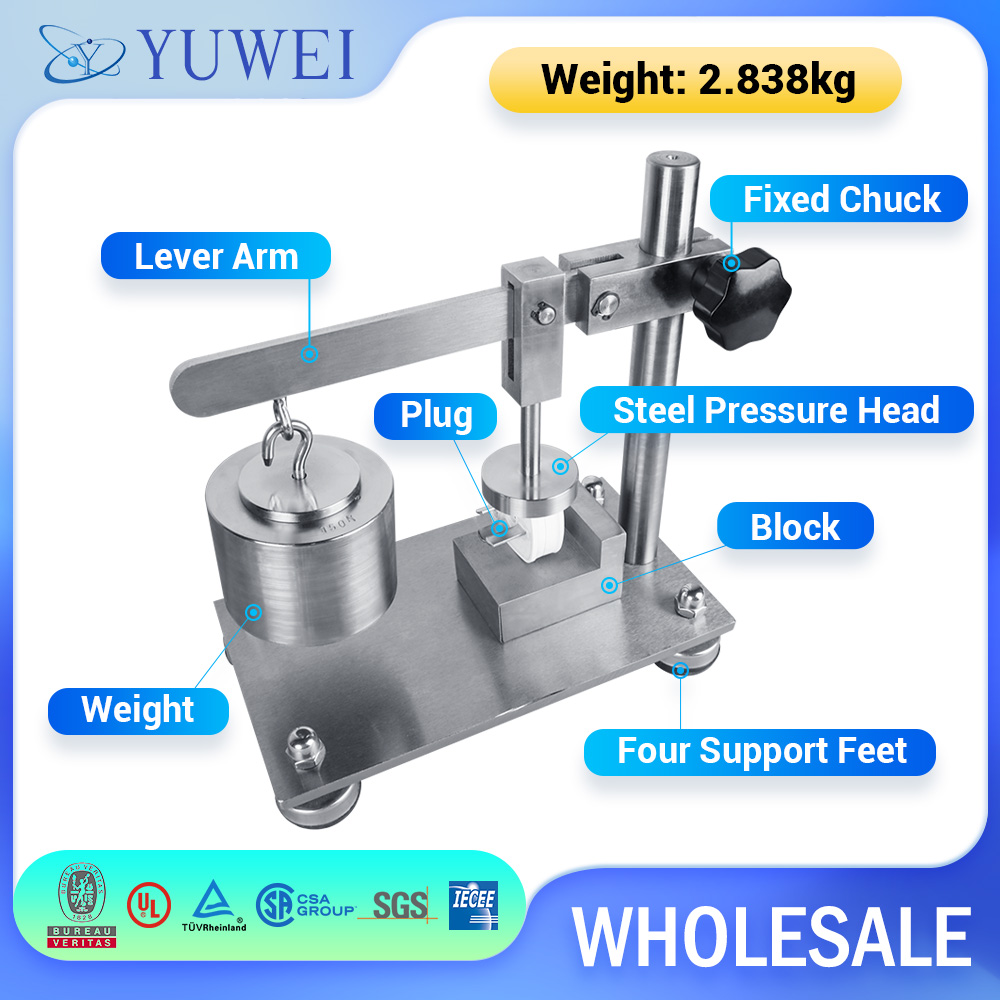

1. Heben Sie den festen Chuck für die vorläufige Befestigung auf eine angemessene Höhe (der Abstand zwischen dem Druckkopf und dem Kissenblock sollte etwas größer sein als die getestete Dicke der Probe) und platzieren Sie die Testprobe zwischen dem Stahldruckkopf und dem Kissenblock .
2. Überprüfen Sie, ob die Ebene des Hebelarms eben ist. Passen Sie die Position des festen Chucks nach oben oder unten an, um sicherzustellen, dass der Hebelarm auf dem Niveau liegt, und ziehen Sie dann den festen Lärm fest.
3. Haken Sie das Gewicht mit einem Haken am Endhakenring des Hebelarms an und halten Sie das Gewicht 5 Minuten lang stabil und bewegungslos.
4. Entfernen Sie das Gewicht und nehmen Sie die Testprobe heraus. Überprüfen Sie die Stichprobe, um festzustellen, ob sie den erforderlichen Standards entspricht.
Gewichtsverteilung:
Das Gerät verwendet Gewichte, um Druck zu erzeugen. Um das Gewicht zu reduzieren und die Arbeitsbelastung des Bedieners aufzuhellen, verstärkt das Gerät das Hebelprinzip, um das Gewicht zu verstärken und ein Lastgewicht von 150 n (15,31 kg) zu gewährleisten.
Die Daten sind wie folgt:
Gewicht der Druckkopfschweißung (Amplifikationsverhältnis 1: 1):
Gewicht der Druckkopfschweißung: 0,4 kg
Tatsächlicher Druck erzeugt: 0,4 kg
Gewicht der Hebelarmschweißung (Amplifikationsverhältnis 1: 3):
Gewicht der Hebelarmschweißung: 0,24 kg
Tatsächlicher Druck erzeugt: 0,72 kg
Gewicht des Gewichts (Amplifikationsverhältnis 1: 5):
Gewicht des Gewichts: 2,84 kg
Tatsächlicher Druck erzeugt: 14,2 kg
Gesamtdruck erzeugt: 0,4 + 0,72 + 14,2 = 15,32 kg = 150,14 n (abgerundet auf 150n)
Hinweis: Die Berechnungen lassen das Amplifikationsverhältnis für jedes Komponentengewicht weg.
